汽車USB3.0靜電浪涌保護方案
發(fā)表日期：2019-04-22來源：www.china-xzy.com瀏覽：1489
一、應用背景
1）USB3.0需要支持熱插拔；
2）傳輸速率比USB2.0高10倍左右，對數據傳輸容錯率有更嚴格的要求；
3）USB3.0芯片集成度高，很脆弱，易受靜電損壞；
二、方案詳解
<? 在USB3.0的電源線，線路中共用2顆ESD靜電保護器件對地做防護，鉗位靜電電壓；
? ESD靜電保護器件的結電容小于0.8pF，滿足USB3.0的高速傳輸；
? 反應時間為ns級別，殘壓低；
? 集成度高，點用PCB板??；
三、方案應用
筆記本電腦、.家用臺式電腦、工業(yè)電腦、槍機設備、網絡打印機、機頂盒、Pad、移動手持設備、電視、車載、DVD刻錄機、其他含USB3.0端口設備等；

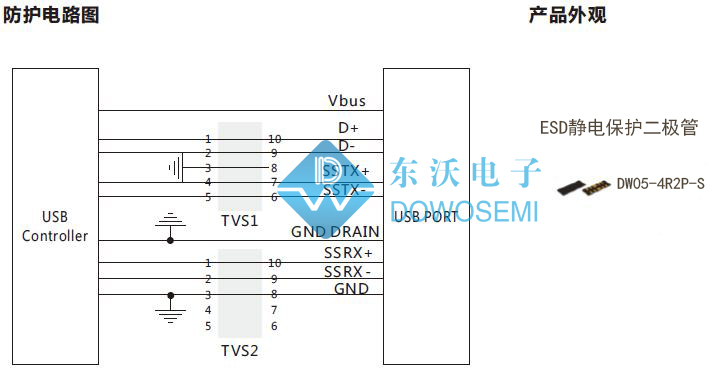

四、防護電路圖
五、保護器件注解
ESD靜電二極管DW05-4R2P-S
Vrwm：5.0V
Vb：6.0V
防靜電能力(接觸/空氣)：8KV/15KV
結電容（f=1MHz）：0.8pF
封裝：DSON-10
咨詢熱線：136 7581 6901（微信同號）朱工
